通 道：64/128 PR

电压（50Ω负载）：PA: 150Vpp（双极）/75V（单极）

重复频率：UT: 200V≤30 kHz

聚焦法则：2048

采 集：A Scan/Peak/Conditional data recording

数字化范围：800%

最大文件：取决于硬盘容量 采集触发：时基、编码、外部
最大重建通道数：128

采集模式：FMC, PWI, Sparse*

像素尺寸(实时处理)：最多1M 像素点

像素尺寸(离线处理)：无上限

可并行采集通道数：2

TFM 最多并行运算组数 (实时处理)：2个(每个最多1M像素点) 8个(每个最多256k像素点)

增 益：最高 124 dB (0.1 dB 每步), 76 dB 模拟 / 48 dB 数字

输入电阻：50Ω

带宽（-3 dB）：PA: 0.5 to 18 MHz, UT: 0.5 to 22.5 MHz

数据压缩：1, 2, 4, 8, 16

幅值分辨率：A扫数据14位,相控阵数据16位

最大采样点数：16K

最大A扫描数据点数：65K

闸门数量：6+1同步门（峰值、过零、自动过零、归零）

并行通道数：两组

检波方式：数字

滤 波：模拟/数字（FIR）

数字化频率：100 MHz

动态范围：40 dB

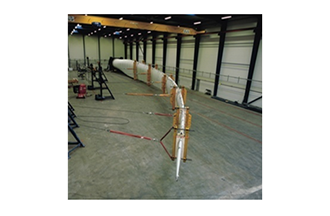

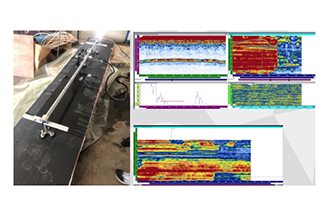

主要用于系统集成，包括管&棒&板材在线检测、大型复合材料喷水检测、车轮&车轴自动化检测、水浸探伤等应用。

32:128；2x16:64 配置（平行激励）

支持SDK；

激发电压：100V （50欧姆负载）；

高数据传输速度：可达30MB/s；

最大单个数据文件20G；

10台QuartZ并联激发；

IP65 防水；

自动检测识别探头；

支持时返功能。

12.1英寸多点触摸屏，1024x768分辨率

支持双极方波触发

几乎适用于所有超声相控阵检测应用

最大可支持1024个聚焦法则

最大数据传输速度：300MB/s

带宽：0.5到18MHz(-3dB)

单个数据文件2GB的数据文件

256G固态硬盘

16位相控阵信号波幅分辨率（48dB软增益或800% FSH)

支持实时FMC/TFM

32/128 PR可以有效的支持一发一收模式

两个独立的常规超声通道

10.4英寸多点触摸屏，1024x768分辨率

两块锂电池可支持8个小时以上的连续操作

外置风扇设计，适用于现场恶劣的环境

最大可支持512个聚焦法则

最大数据传输速度：10MB/s

带宽：0.5到18MHz(-3dB)

相控阵脉冲触发电压：可达105V

常规超声触发电压：可达215V

可采集单个700MB的数据文件（120G固态硬盘）

16位相控阵信号波幅分辨率（48dB软增益或800% FSH)

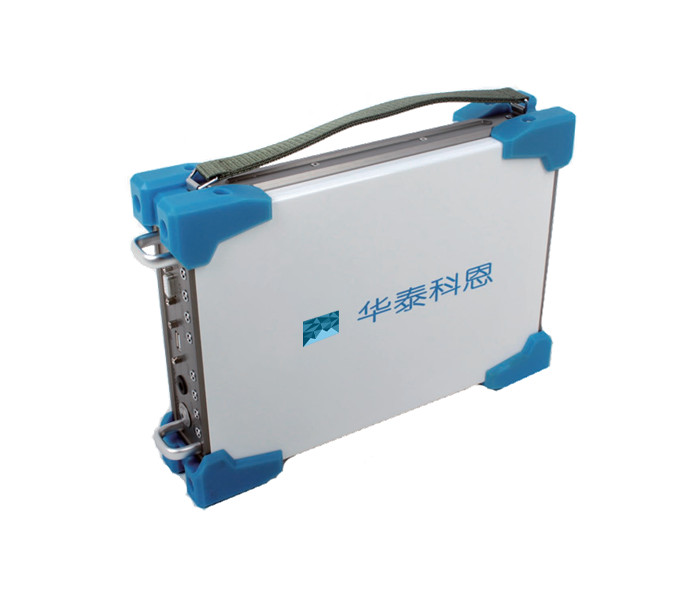

激发电压：负方波，-25V到-300V，步进25V；

可实现两通道常规超声检测，包括声速校准、楔块延时校准、缺陷的测量；

通道数量: 2；

激发类型：负方波激发；

脉冲重复频率：25HZ到10KHz；

带宽：500KHz到20MHz（-3dB） ；

增益：0dB到110dB可调，步进：0.1dB；

闸门数量：硬件闸门2个（闸门的起点、宽度、阈值任意可调）

采样率：100MHz；

A 扫显示方式：全波、半波、正半波、负半波

发射脉冲宽度：30ns～1000ns，5ns 步进；

数据传输：1000M 以太网

水平线性误差：0.5%

垂直线性误差：3%

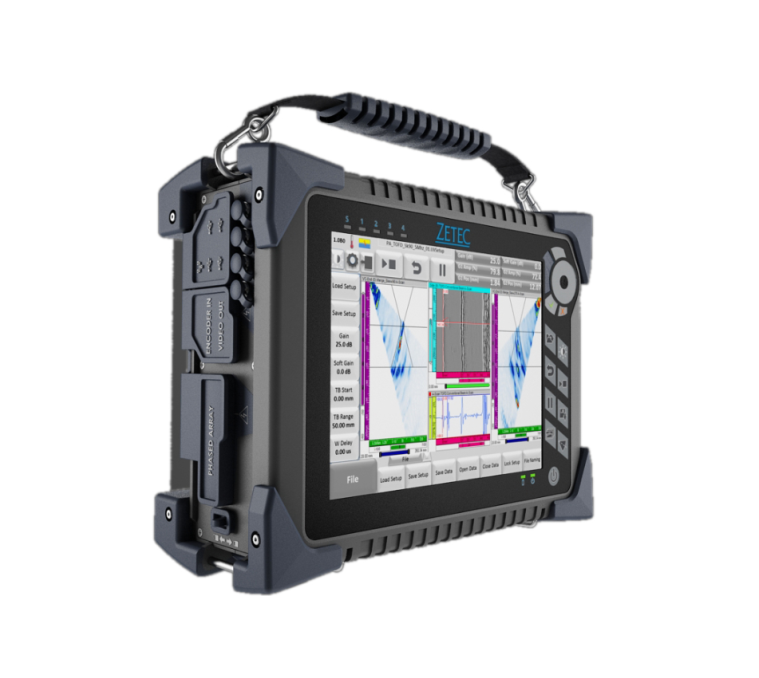

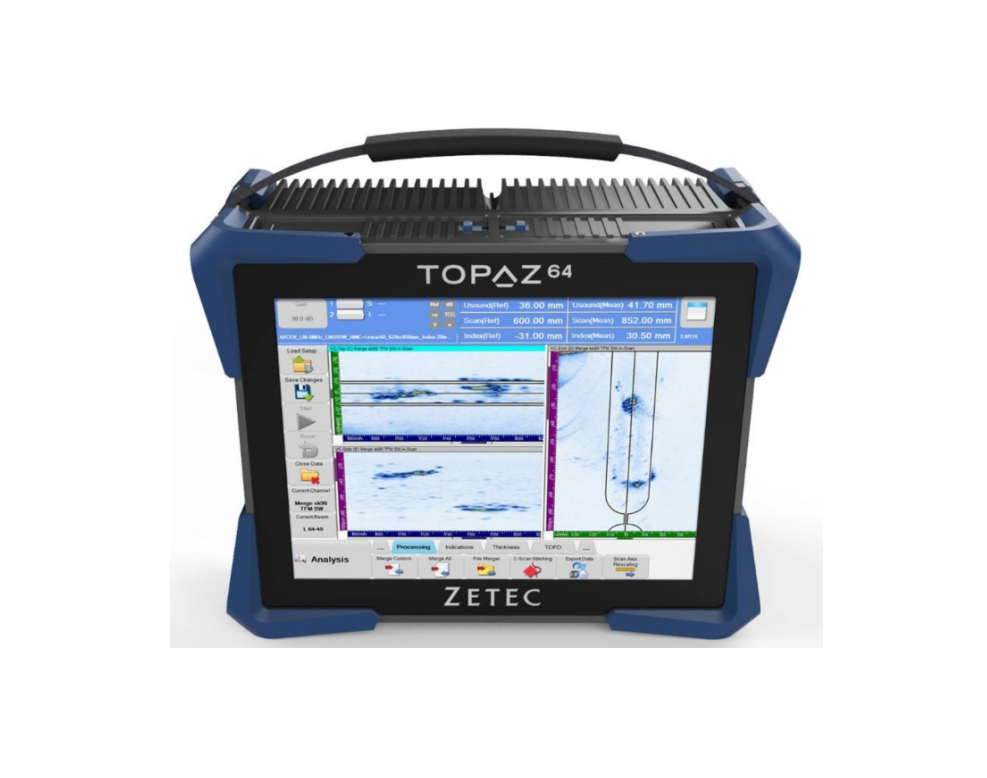

性能更优： 一流“实时” TFM 分辨率，达到 65000数据点/帧，速率最高 110 Hz。TOPAZ64 提供业内最高的 TFM 采集频率。
更高的分辨率： TOPAZ64 每帧可以生成100万个数据点。其他便携式仪器均无法达到此分辨率。
多模功能：TOPAZ64可以同时支持 PA + TFM + TOFD，也可以在相同或一次性全面检测：不同的探头上支持 TFM + TFM
节约时间和成本：保存原始A扫描数据以符合保持记录的要求，或无需重新扫描进行TFM 后处理。
