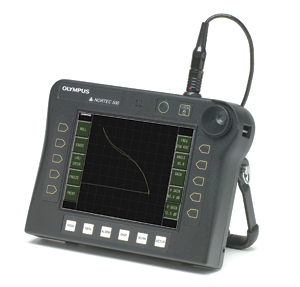

Nortec 500 系列探伤仪

特性：
l? 50Hz－12MHz 频率范围
l? 前置 放大 器（ 0 或14dB）
l? 单块锂离子电池，两种电池配置选择
l? 质轻，根据配置重量从1.2kg 到 1.7kg
l? 6.5〞彩色 LCD 屏（640×480 分辨率）
l? 以智能彩色对旋转和双频应用分屏显示
l? 数字电导率单位为国际退火铜标准（IACS）或MS/m （ Mega Siemens/meter）
l? 以英寸或毫米显示非导电涂层读数
l? 多个扫查器支持
l? 单线圈探头的内部平衡负载
l? 双频（Nortec 500D）
l? VGA 输出
l? 屏幕冻结来保持缺陷信号
l? PowerLink 技术－自动探头识别及仪器设置
l? FOD 自由外壳设计
l? 参考记忆屏幕显示
l? 多达 120 个程序的板载存储
l? 瀑布图显示

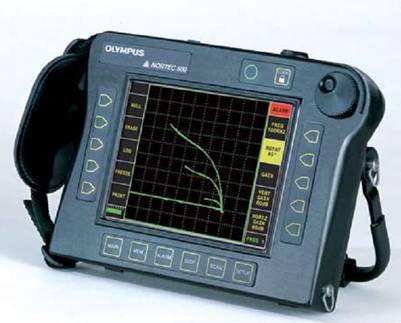

Nortec? 500 系列，为 Olympus? NDT 最新的涡流探伤仪，集合了全面的特性，内部平衡线圈，VGA输出接口（用于眼镜显示器，监视器，和投影仪） ，和一个USB接口用于快速数据传输，Nortec 500也包含了PowerLink功能，可进行自动探头识别和程序设定。
Nortec? 500 在之前的涡流仪器上进行改进，具有三个配置，每种配置包括数字化连接增强的分辨率和更低的噪声。内部平衡线圈使得使用便宜的绝对式探头就无需外部平衡线圈适配器，内置前置放入器在复杂检测中能提高额外增益，VGA输出可以额外地连接一个“眼镜显示器”不用手持进行操作，可选远程归零适配器通过探头归零及从探头来清除屏幕增强了便利性。
当对重量有严格要求的时候同，用较小的电池使得仪器重量减小到1.2kg，而VGA分辨率和屏幕尺寸不变。
Nortec? 500 提供基本的单频率涡流检测，包括外部输出。
Nortec 500S 在Nortec 500的基础上添加数字电导率和涂层测厚以及旋转扫查器的使用
Nortec? 500D 包括了所有Nortec? 500S 的功能又增加了双频功能

Nortec 500技术说明

基本性能
频率范围：50Hz－12MHz
增益：0－90dB，0.1dB为步进.
水平和垂直增益可以单独或一起调节.
旋转：以1°步进在0°~359°可调
扫查：每分区0.005－4秒
低通滤波：10－500kHz和宽带
高通滤波：关，或2到500Hz,2级内
置前置放大器：5X（14dB）额外增益
探头驱动：2，6，12V
可变持续时间：0.1－5秒
探头类型：经桥式或反射式配置的绝
对和差动探头。 仪器完全兼容Nortec
PowerLink 探头
报警模式：1－3 个筐形闸门，点形，
扫查，电导率和涂层厚度
轨迹保存：可保存和回放20个轨迹。
这些轨迹可以为静止的或冻结的，可包含多达 60 秒的运动轨迹。保存的时候可包含采集的日期和时间。
程序保存：120 个仪器设置可被保存
和回放。保存的日期和时间随各个设置记录。
打印：提供可配置的报告抬头，含显示屏幕数据和探头参数并包括序列
号（仅PowerLink探头）

输入/输出
电源：2针接口对内置电池进行充电并可使用交流电源操作仪器
USB端口：用于 PC机和打印机
探头接口：16针 LEMO和 BNC
模拟输出：F1和 F2的水平和垂直输出。 ±5V， 1V 每分区(4个输出)
报警输出：15 针模拟和报警输出
接口。
VGA输出：15针接口
基本资料
尺寸： 216mm×140mm×61mm
重量：1.2－1.7kg(根据配置)
显示屏：133mm×99mm，对角165mm 全 VGA彩色 LCD（640×480像素）
操作温度： -10℃－55℃(根据配置
保存温度： -51℃－71℃(根据配置
湿度：5－95％
分级：依据MIL-PRF-28800F手册中的2级说明
海拔高度：最高可在海拔 15000英尺（4600m）以上使用
危险区操作： 在美国国家防火协会规范0（NFPA70）TX 500节的 D段2分段1级所规定的爆燃性气体中操作 ， 并 用 美军 标MIL-STD-810F，方法 5611.4进程1进行了测试
电源
电源要求:85 到 240V,50-60Hz.电池可以装在仪器内充电或放在一个外置充电器上进行充电.充电通常需要 4小时
电池:2.4Ahr 锂电池或 8.8Ahr 锂电池

低电量保护： 气压计式条状电量显示出大约剩余操作时间。 当剩余操作时间约为10分钟的时候低电量信号器报警。
电池操作时间： 根据配置和搜查
器使用额定为3－8小时
电导率
（Nortec500S和Nortec500D）
频率：60kHz 或 480kHz
数字电导率规格： 数字电导率显示在 0.09%～62%IACS(国际退火铜标准)精度为 0.5%IACS,在62%IACS 上为±1.0%IACS。 满足或超过 BAC5651 非传导涂层厚度：可测 0”～0.015”(0-38mm)非导电涂层厚度，在此测量范围以外，精度达±0.001”(0.025mm).
扫查器
（Nortec500S和Nortec500D）
扫描器兼容性： 可以适用于所有
NORTEC和其他商用扫查器
瀑布显示： 仅限 PS-5-AL扫描器
每个孔可存储60个扫描结果，含从扫查起始到缺陷距离的屏显读数(仅 PS-5)
双频（仅 Nortec500D）
频率扩展：50Hz到 12MHz
次频：25Hz～6MHz,次频与主频有明确的区分,次频频率为1/2(主频小于6MHz),1/4,1/8,1/16,1/32.
显示：仅显示主频(F1),仅显示次频(F2),F1 F2之和,F1与F2之差,选出主次频及混频组合的分屏显示。
高通滤波：仅主频(F1)具有
