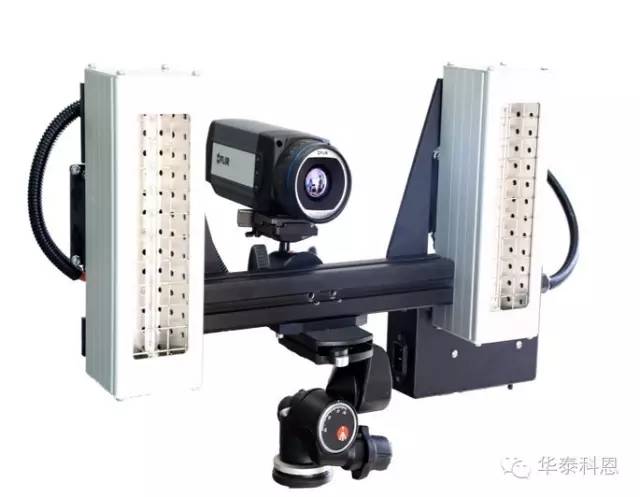

HT-9000 红外无损检测系统

HT9000 红外无损检测系统 是由我公司自主研发的红外检测设备,主要应用在复合材料结构件的无损检测。可检测复合材料(如碳纤维、玻璃纤维增强复合材料)和多层胶接结构件内部的分层、脱沾、撞击损伤、裂纹等缺陷。





脉冲闪光灯检测系统





调制(锁相)检测装置



主要特点:

单次检测面积大、速度快

非接触式

定量的缺陷描述

缺陷特征增强,信号判读和分析。

同时支持闪光灯和卤素灯加热

可根据使用单位要求,定制不同形式和参数的红外设备。

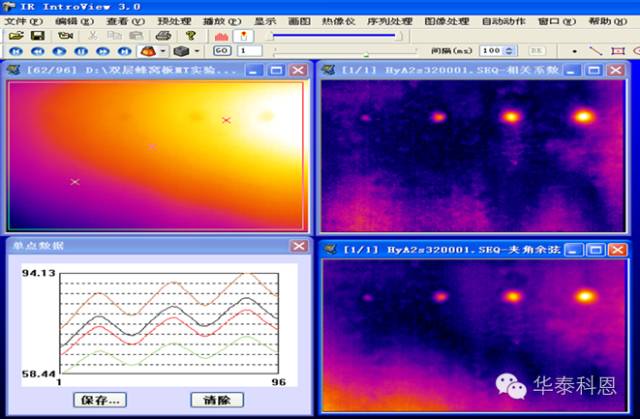

红外软件:



红外热像无损检测软件(BH-IRNDT)是一套集检测、处理和分析于一体的红外热像无损检测及无损评价专业软件。其主要功能是红外热像采集、热激励控制、热像序列处理、缺陷特征增强、缺陷信号分析和判读。支持脉冲热像法(PT)、调制热像法(MT)和阶跃热像法(ST)等主流主动式IR TNDT的操作和热像序列处理。



技术参数


探测器


探测器类型

非制冷(可选制冷型)

波长范围

7.5-13.5 μm (可选)

分辨率

640 x 480  (可选)

探测器像元间距

17 µm

NETD

 <30 mK

成像


帧速

50 Hz~200Hz

子窗口

640" x 240" x 120" (千兆以太网)

最大帧速

(@ 最小窗口)200 Hz (640 x 120)

动态范围

16 位

数字数据流

千兆以太网(50/100/200 Hz); USB (25 Hz)

命令与控制

千兆以太网

测量


检测面积

185*220mm²(可选)

  精度

±2°C 或±2% 读数

热加载功率

卤素灯2000W/脉冲闪光灯 9600W

标准温度范围

–40°C 至 150°C ,100°C 至 650°C

可选温度范围

直至 2,000°C (3,632°F)





   应用领域

  • 复合材料(如碳纤维、玻璃纤维增强复合材料)和多层胶接结构件内部缺陷的(分层、脱沾、撞击损伤、裂纹等)检测。

  • 蒙皮与加强筋的检测

  • 蜂窝板和泡沫夹心板的内部缺陷的检测和缺陷定量估计。

  • 金属板背面腐蚀的检测和定量估计

  •
