POWER BOX H电磁超声
Temate Power Box H |
|

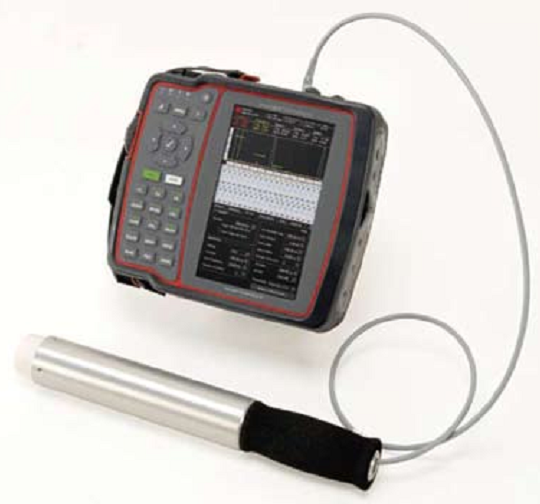

temate? PowerBox H是第一款手提式、电池供电在可发出最高1200V(8KW的最大瞬时功率)的超声波仪器。脉冲重复频率可达100Hz. 此仪器采用集成的数字化仪和宽频带的发射/接收板, 能够实现各种工厂内或现场环境的缺陷检测、测厚和材料属性测试。 |
|
|
|
此仪器激发频率在100kHz~6MHz区间的尖峰和声脉冲串可以用来激发所有包括导波在内的各种超声波模式。仪器的使用模式可为脉冲回波或一发一收。对于脉冲回波模式，内建的发射/接收转换开关允许探头直接连接到仪器而无需额外硬件。 |
|
|
|
temate? PowerBox H配有热电偶探头接口和单轴编码器接口。通过热电偶接口，可以读出待检试件的温度，从而校正声速，达到精确的厚度测量。编码器可以和自动扫查器或手动扫查器集成。 |
|
|
|
temate? PowerBox H可以连接Innerspec Technologies 生产的EMAT探头或其他厂家的探头。如果某些应用不需要最大的电力幅度，我们可以将仪器设置成600Vpp(约为3kW)的状态以延长电池寿命。 |
|
|
|
用户可以通过电脑中装入的PowerUT? H软件来改变触发和接收模式，使用高级过滤器可以提高信噪比，以A、B、C扫和线性S扫模式显示检测信息。使用仪器附带的软件可以把屏幕截图、装置设定和数据下载到电脑。 |
|
仪器参数 |
|
超声通道 |
1 |
带宽 |
100kHz~6MHz |
脉冲重复频率 |
100 Hz |
RF发射器 |
尖峰、声脉冲波形；8kW功率输出；0.1%最大占空比 |
接收器 |
脉冲回波模式 |
发射/接收模式 |
脉冲回波，一发一收 |
模数转换器 |
12位，100MHz |
滤波器 |
FIR数字滤波器 |
检波 |
全波、+/-半波和射频模式 |
评估闸门 |
界面及双闸门 用于幅值和时间测量 |
编码器接口 |
A/B正交 |
电脑通讯 |
MiniAB型USB接口 |
软件 |
H，带有A、B、C和线性S扫功能，可与电脑软件连接 |
探头接口 |
Lemo 0B |
使用温度 |
0°C (32°F) ~ 40oC (105°F) |
交流电源接口 |
100~240V，50~60Hz |
其他输入输出设备 |
磁场脉冲触发器接口；热电偶输入端口（K型口）； |
尺寸 |
203mm x 229mm x 100mm |
重量 |
2.72Kgs |
电池供电时间 |
4~8小时 |
|
|

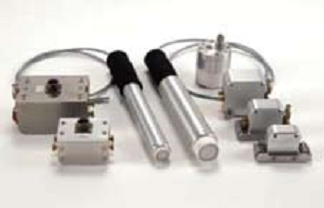

可选探头 |
|
用 于 环 境 温 度 和 高 温 应 用 的 （ 高 达1200°F/650°C）横波和纵波直波束探头 |
|
水平剪切波和角度波束探头 |
|
导波探头 |
|
材料属性的测试（各项异性、球化率和应变） |
|
可根据需要定制探头 |
|
