TOMOVIEW软件

UT数据采集和分析软件TomoView
■■采集和分析UT数据的强大工具
■■灵活性极强的数据成像功能
■■轻易生成综合性报告
■■与OmniScan仪器完美结合
920-114D-ZH
概述界面概述
TomoView是一个基于PC机的软件，用于超声信号的数据采集布局是TomoView的基本成分。布局可以使用户看到以不同形式表现和显示。由于其对超声参数的配置具有很大的灵活性，而且的数据。虽然TomoView软件带有预先定义的布局文件，但是用户可可以显示不同的视图，因此这个软件可以被用在工业及研究以自行创建布局，并在检测和分析过程中对这些布局进行修改、保领域中的很多应用中。TomoView软件的设计目的是用于多款存，还可以导入布局以便快速检索。单个视图可以通过上下文菜单（Olympus相控阵（PA）或常规超声（UT）仪器，进行超声检测在对应的标题栏中点击鼠标右键）自行定制，在此数据显示的灵活性应用的数据采集。



TomoView可与Microsoft Windows、XP、WindowsVista、Windows 7兼容，既可以在标准笔记本电脑中有效运行，也可以用于高端台式工作站中。它可以处理大容量的数据文件（容量最大为1 GB）。
此外，TomoView读取OmniScan（.oud、.opd）数据文件的能力及其方便用户使用的报告能力使其成为解读OmniScan数据的一个理想的工具。
TOMOVIEW管理器可使用TomoView的采集单元

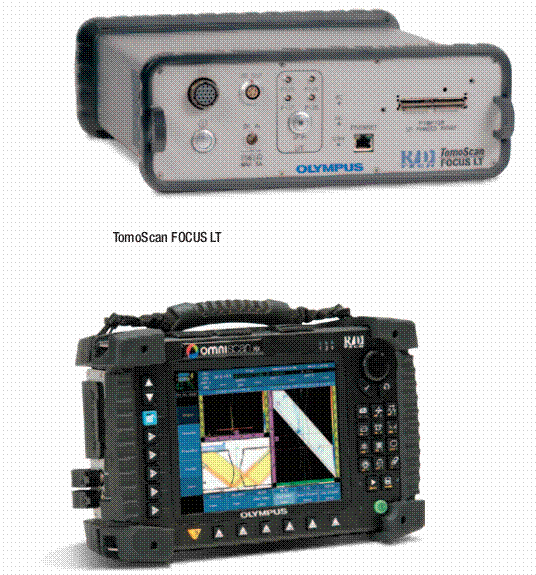

?TomoScan FOCUS LT
?TomoScan FOCUS LT（架式）
?MultiScan MS 5800
?OmniScan MX PA可调节的检测速度
?OmniScan MX UT
高级计算器

添加/删除组

UT设置激活组A扫描参数模式。
激活闸门
闸门参数■TomoScan■FOCUS■LT
检测■
顺序设置
模板布局
窗口布局设置

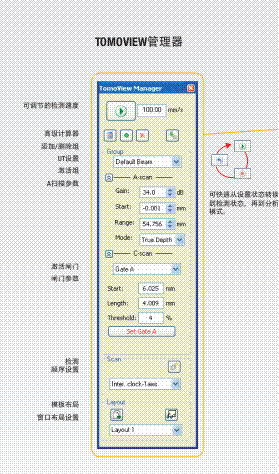

理论上说，TomoView管理器是TomoView最关键的组成部分。TomoView管理器可以添加、删除、修改组，在不同的OmniScan■MX■PA组和不同的闸门间切换，访问UT设置，设置机械参数。此外，TomoView管理器还可以改变视图显示属性。它所提供的界面还可以方便地改变总体增益、A扫描以及闸门参数。
TomoView还可以驱动以下传统仪器:
?μTomoscan
?Tomoscan FOCUS
?Tomoscan III PA
2 www.olympus-ims.com
视图内容
TomoView除了具有测量光标、放大、彩色调色板修正这些通用的绘图功能外，还提供其它强大的工具。只需点击相应的按钮，即可使用这些可满足不同检测需要的工具。这些工具包括快速傅立叶转换（FFT）、信噪比（SNR）分析程序、PA校准、UT设置及机械设置等。
使用视图内容■

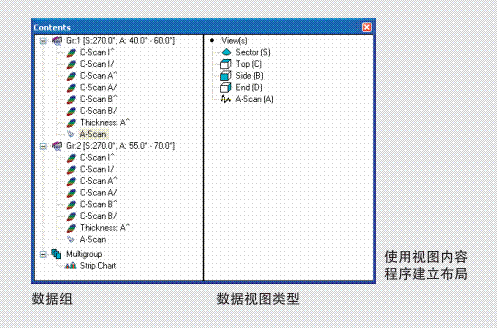

程序建立布局

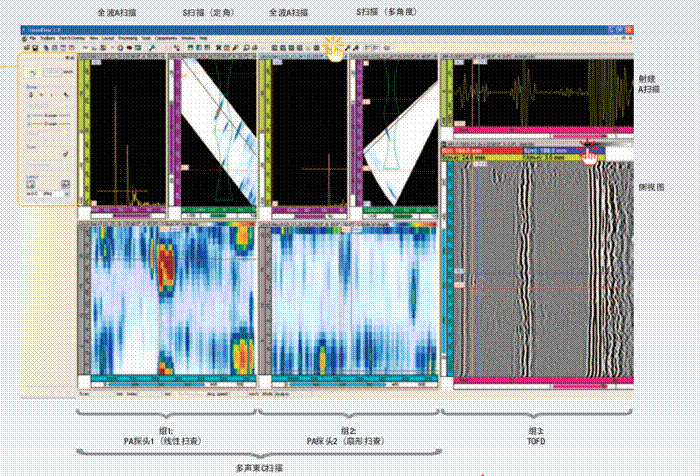

TOMOVIEW视窗数据组数据视图类型全波A扫描S扫描（定角）全波A扫描S扫描（多角度）射频■
A扫描
侧视图
组1:组2:组3:
PA探头1（线性扫查）PA探头2（扇形扫查）TOFD
多声束C扫描

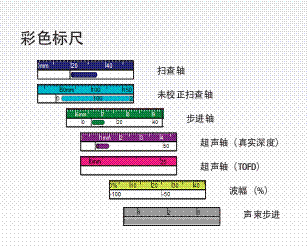

彩色标尺
扫查轴
未校正扫查轴

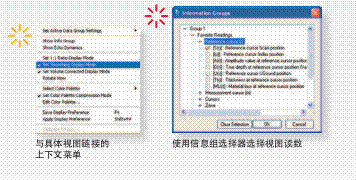

步进轴与具体视图链接的■使用信息组选择器选择视图读数
上下文菜单
超声轴（真实深度）
超声轴（TOFD）
波幅（%）
声束步进毋庸置疑的超强软件
高级计算器
TomoView高级计算器是TomoView软件套装中的一个必不可少为TomoView编程且功能强大的组成部分。这个计算器可以精确地为角度声束和高级计算器可被用作独立软件，得出的结果可在以后被导入到聚焦点编程。
TomoView，这样用户在没有连接仪器的情况下仍可使用这项检由于数据库中的楔块、探头和材料等方面的数据已经被预先编测技术。
程，因此参数输入简捷方便。此外，用户可以将最后得到的声束和角度声束的图像显示用作一个重要的验证工具。
DDF在左侧，标准聚焦在右侧。

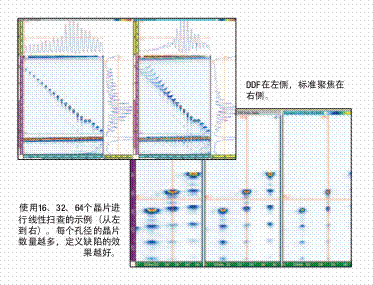

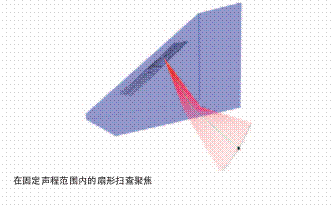

在固定声程范围内的扇形扫查聚焦使用16、32、64个晶片进行线性扫查的示例（从左到右）。每个孔径的晶片特性数量越多，定义缺陷的效果越好。
?3维声线跟踪
?扇形、线性和深度扫查
?动态深度聚焦（DDF）自行定义的参考列表
?用户定义线上的聚焦

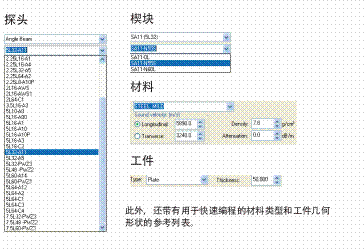

?以OmniScan允许的格式（.law）保存结果探头与楔块下拉列表框用于快速配置声束。此外，还可编辑和
?可以方便所有相关参数定义的探头、楔块及工件数据库自行定制探头和楔块参考列表：添加其它探头和楔块。
?生成初级A扫描

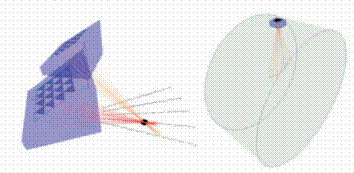

可以为每条声束计算近场深度、角度偏斜值。因此可以验证是探头楔块否能得到适当的聚焦。
材料
工件
此外，还带有用于快速编程的材料类型和工件几何2维TRL相控阵探头（多线扫查）高级计算器支持环形几何形状形状的参考列表。
声场模拟模块
声场模拟模块是高级计算器的一个选项，用于模拟2维空间或3维空间的绕射波场。这个选项在定义新的检测技术时特别有用。
?验证设置
?测量声束宽度
?显示纵波和横波
?模拟聚焦探头
?支持线性和常规UT探头
设置与数据采集
TomoView软件的设计目的是与大多数Olympus的常规及相控阵?使用PA校准工具，可以同时校准一个组内的所有声束的灵敏UT系统配套使用，进行UT参数设置和数据采集。度、时间校正增益（TCG）和楔块延迟。

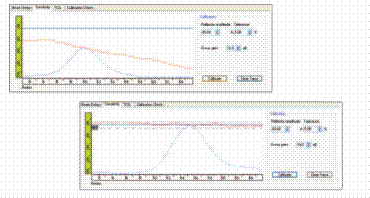

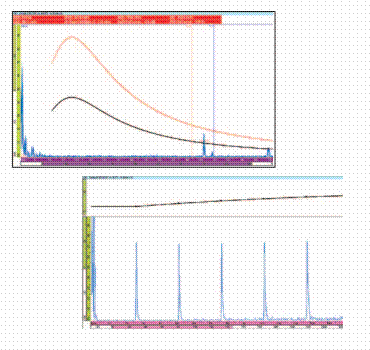

?可以为常规UT探头（双晶探头、角度探头和接触式探头）以及Olympus的某些特定的PA探头计算DGS曲线。用户使用0度检测（端视图）DGS曲线可以仅根据波幅情况定量缺陷指示（如上图所示）。可从DGS曲线轻松地生成相应的TCG曲线（如下图所示）?多组操作，然后可以手动编辑TCG曲线。

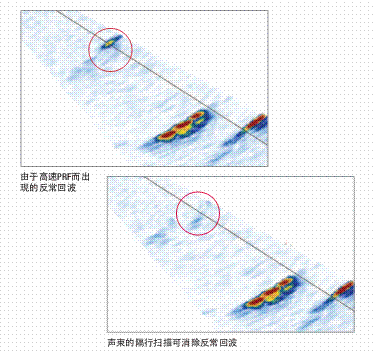

?焊缝和工件覆盖（预先定义的焊缝斜角或CAD图形[.dxf]）?触发顺序器（声束隔行触发的模式在需要高速检测时可以消除“反常回波”。）由于高速PRF而出现的反常回波声束的隔行扫描可消除反常回波
?多种类的检测顺序：1-D、1.5-D、2-D，基于编码器输入、内部时钟或外部PACE信号。
?可编辑压缩因数（而非确定所要记录的采样的固定数量）
?DDF可以在接收信号时根据增加的分辨率动态改变声束的形成效果（请参阅第4页）。
连接多个外围设备的能力

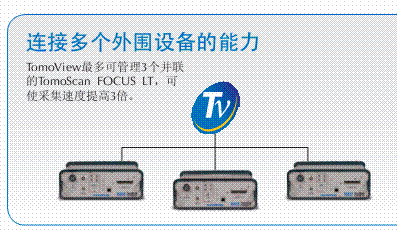

TomoView最多可管理3个并联的TomoScan FOCUS LT，可使采集速度提高3倍。
数据分析
软件中的各种图形工具不仅可以优化显示效果，还可以检索数高级分析工具据中的数字信息：
?标准的工具包括：十字准线光标、可与视图链接的放大工?使用TomoView可以一次性打开并查看多个文件。
具、增益信息及软件增益、3维光标、彩色调色板压缩及编?数据文件融合工具可将多个文件和不同组和/或声束融合到辑。一个文件中。
?区域工具（粉色光标框），标记并获得来自缺陷指示的数字信息（波幅、位置、宽度、使用–6 dB下降技术测量的长度等）。
?在分析模式中可以编辑探头声束和扫查器参数，以纠正在采集过程中出现的人为错误（无需重新扫查）。
?多种模板布局提供了不同的显示数据的方式。
?可以在多达10个用户定义的布局之间切换。由于用户可以A A创建、修改、保存这些布局，因此可以很多不同方式显示数据。这些布局保存视图类型、单位、焊缝覆盖、彩色调色板、软件增益设置、多种视图内的信息栏等。此外，可使用不同的彩色调色板显示波幅和渡越时间C扫描。B B?信息组（读数）是与一个数据组和/或一个具体视图相关的各个参数。所提供的信息包括光标位置、数据计算、探头设置、UT设置、文件历史、FFT、柱面计算工具等。
?基于最小位置或最小/最大波幅的回波动态曲线。

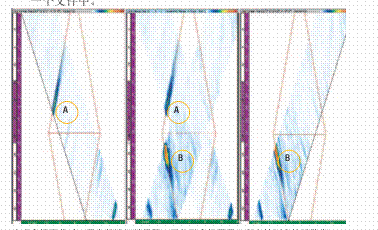

出现空间覆盖时，最大的波幅被保留。因此融合视图显示所有被测出的缺陷指示，而不考虑最初的缺陷指示方向。
请注意所显示的缺陷指示会因融合视图所使用的分辨率的不同而不同。
?可以使用滞后校正消除2维扫查过程中出现的可见间隙（常规UT模式下）。
?空间融合工具可融合多种声束。
?TOFD管理器不仅可进行TOFD校准、直通波矫直、直通波删除等操作，还可利用合成孔径聚焦技术（SAFT）。
?离线闸门（A、B、……）及软件C扫描模块使用采集到的A扫描修改或创建采集到的C扫描（原始数据不会丢失）。
?C扫描融合可以基于最小波幅、最大波幅或TOF，融合隔行扫描的C扫描。
?基于界面信号的A扫描的离线重新同步。?信噪比（SNR）功能可在C扫描中计算并显示信噪比高于和/或低于某个阈限值的区域。使用区域工具（粉色光标框）可选择参考区域。

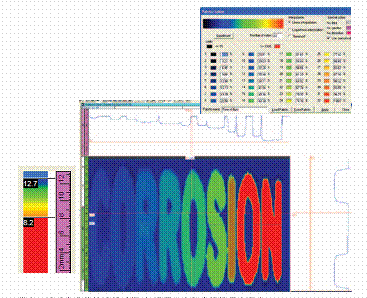

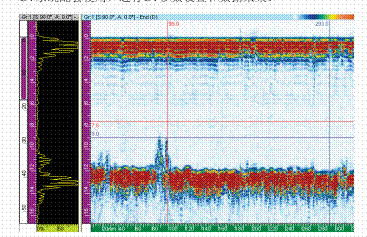

带有回波动态曲线的渡越时间C扫描显示光标之间的最小深度■
?被处理后的数据保存在一个伴随文件（.A01）中。绝对不会破坏原始数据的完整性。
?屏幕捕获工具
?将A扫描和C扫描数据导出到一个.txt文件。
波幅C扫描

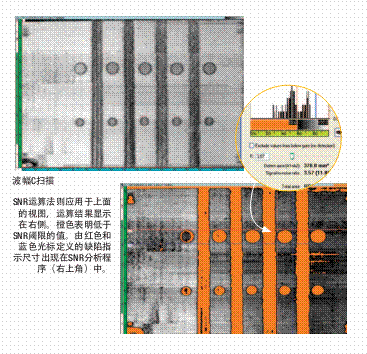

SNR运算法则应用于上面的视图，运算结果显示在右侧。橙色表明低于SNR阈限的值。由红色和蓝色光标定义的缺陷指示尺寸出现在SNR分析程序（右上角）中。
6 www.olympus-ims.com报告生成
Ultrasound Report

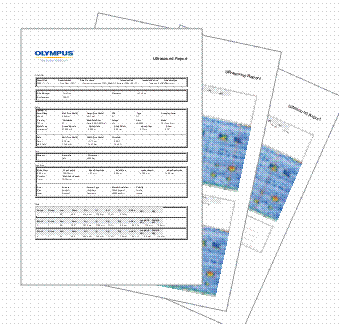

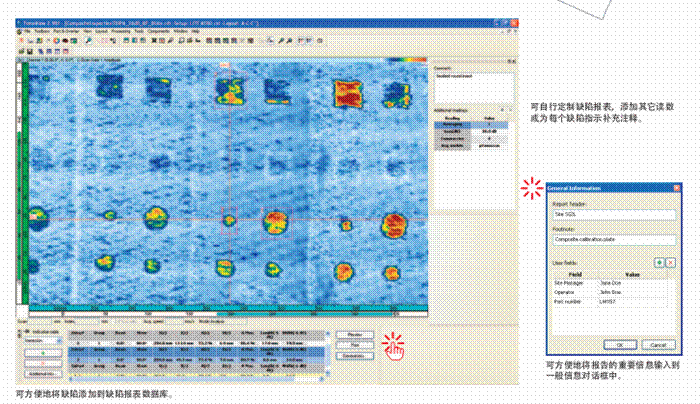

?在TomoView中生成报告如今变得简单易行。使用区域工具Ultrasound Report
可自行定制缺陷报表，添加其它读数或为每个缺陷指示补充注释。
可方便地将报告的重要信息输入到一般信息对话框中。可方便地将缺陷添加到缺陷报表数据库。
OmniScan数据分析
TomoView是用于OmniScan系列仪器的理想的软件工具。OmniScan文件被准确无误地导入到TomoView后，文件中所含的数据将得到高级处理和分析。
?导入OmniScan数据文件，显示体积校正视图及多个B扫描视图。
?在分析模式中校正采集参数中可能出现的人为错误（不正确的夹角、步进偏移等）。
?导入并融合几个OmniScan数据文件。将几个组融合为一个，可以更容易对数据进行判读。

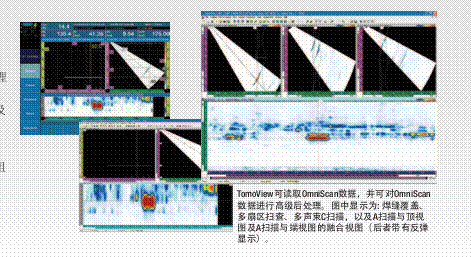

TomoView可读取OmniScan数据，并可对OmniScan数据进行高级后处理。图中显示为:■焊缝覆盖、多扇区扫查、多声束C扫描，以及A扫描与顶视图及A扫描与端视图的融合视图（后者带有反弹显示）。
相关软件选项版本
NDT远程控制库TomoView有以下3种不同版本：
NDT远程控制库是一个软件开发套装，用户利用这个套装可以为使?TomoView Inspection（分析与检测）用Olympus NDT仪器（相控阵或常规UT）的自动检测开发特殊的?TomoView Analysis（分析）用户界面。外围计算机中的控制库可以用于直接控制TomoView软?TomoView LITE Weld and Aero（分析）件的某些功能，进行多项操作，如：启动检测、保存数据文件、复位编码器等。对计算机的最低要求
带有SP2的Microsoft Windows XP ProNDT数据存取库操作系统Microsoft Windows VistaNDT数据存取库产品是一个软件开发套装，用户利用这个套装在进Microsoft Windows 7行自定义的检测应用时可以读取数据文件。这个软件套装可以帮助处理器Pentium IV软件工程师或研究人员开发Olympus仪器的数据显示、处理和报告RAM 2 GB方面的特殊软件。
磁盘空间2 GB
NDT数据存取库具有高水平的存取数据的能力，通常可以避免用户分辨率为1280×1024或更高。
处理数据文件的复杂结构。还可以很容易地读出数据和所有与数据显示器与视频卡判读相关的参数（声束折射角、声速、延迟、偏移等）。16-bit彩色，支持DirectX技术。
订货信息
工件编号说明
TomoView 2.9 LITE（Weld&Aero）
TV29-LITE（焊缝和航空）软件
TV29-A TomoView 2.9 Analysis（分析）软件
TomoView 2.9 Inspection（检测）软件包括高级计算器。
TomoView 2.9 Inspection（检测）软件包括高级计算器、声场模拟模块。

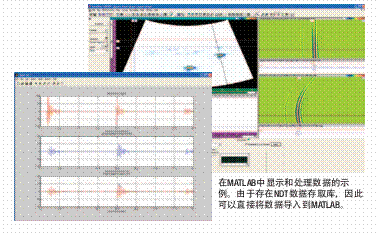

在MATLAB中显示和处理数据的示例。由于存在NDT数据存取库，因此TVADVPA高级计算器可以直接将数据导入到MATLAB。TV-ADVPASIMU带有声场模拟模块的高级计算器DATALIB NDT数据存取库两个库都以COM界面为基础。这个COM界面可以使用来自RCLIB NDT远程控制库不同软件环境（如：Microsoft Visual C++、Microsoft VisualBasic、LabVIEW、C#）的相关的功能。Olympus■NDT培训学院
TOMOVIEWER
超声与相控阵数据观察器独具特色的Olympus NDT培训学院提供相控阵技术与应用方面的综合课程。课程包括两天学程的“相控阵入门”培训和两周学程的TomoVIEWER是一个用于相控阵和超声数据观察的由Olympus NDT强化“2级相控阵”课程。在这两种培训中，学员都可以使用便携免费提供的软件。这个软件可以导入由TomoView或OmniScan PA式OmniScan相控阵仪器进行实际操作练习。
和UT软件生成的数据文件。该软件可以进行以下操作：
?观察数据文件（每次一个组）目前客户可以在与Olympus合作的公司的培训地点或者在世界范围内客户指定的授课地点接受这些课程的培训。我们还会安排提供客户要求的其它培训课程。
?使用公制/国际系统单位和美制单位
?捕捉屏幕
要了解最新课程计划安排，请参阅以下网站：
?使用放大工具和十字准线光标调整软件增益和彩色调色板范围访问缺陷指示报表和打印报告毋庸质疑的超强软件已获ISO 9001及14001质量管理体系认证。
