PulsESPI电子散斑系统

德国Steinbichler 光电技术有限公司推出的电视相位剪切干涉无损检测系统，是一款使用方便，非接触式的材料无损检测系统，尤其适用于航空航天业及其他轮胎行业．此系统可精准地检测出各种材料缺陷，已被广泛应用于产品质量控制中．

电视相位剪切干涉技术极其适用于对复合纤维制成的材料进行检测,也可用于对金属橡胶复合物以及金属陶瓷复合材料的检测。

检测原理是：将被测物置于远低于破坏阙值的加载负荷下，有缺陷区域即会产生典型的变形。

用ＣＣＤ相机作为记录介质，先获取被测物原始状态下的图像；加压后，实时（视频频率）计算变形（μ-范围）；最后通过Windows NT操作系统下的图像分析软件FRAMES plus进行图像评估．根据被测物的尺寸，可选择激光二极管，气体激光器或固态激光器作为光源.

电视相位剪切干涉系统有以下6条重要的优点:

快速进行非接触式质量检测与评估,保证产品质量，优选材料 优选控制百分百 结构坚固,适合工业用途 可检测复合材料中的分层,裂缝,冲击损伤等材料缺陷 振动敏感性低 通过测量物体变形的一阶导数，降低整体运动的干扰与影响

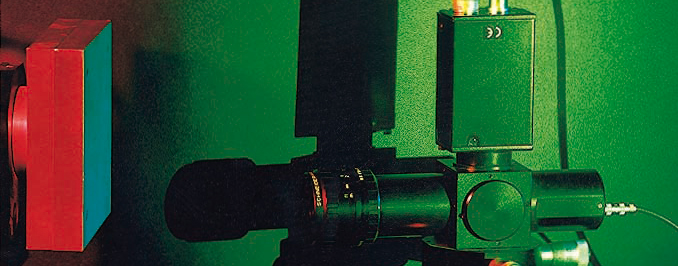

德国Steinbichler 光电技术有限公司研发的PulsESPI 脉冲电子散斑系统,用来测量被测物体在实际工作条件下的动态与瞬态。此系统结合了传统脉冲全息技术的优点与先进的电子散斑干涉技术的优点.

PulsESPI相机适用于双脉冲及三脉冲的图像记录．采用红宝石激光器作为外部光源，通过一个特制的激发系统控制相机，由于记录时间极短（只需几纳秒），PulsESPI系统对建筑物低频振动或热扰动等破坏性干扰因素不敏感．

参考光束通过光纤传导到测量头，因此，这款系统非常灵活性，可适用于各种测量需求．目前，通过传统的具有高脉冲能量的反射镜系统进行被测物照明．

该系统可对具有高条纹强度等特性的部件进行可靠的检测与评估．汽车业使用PulsESPI系统对刹车与车身部件进行了大量的反复检测，证实了该系统的实用性与功能性．

ESPI扩展模块

具有“自由边界”的功能，可显著降低整体运动及热干扰的影响，允许系统对自由悬挂物体进行振动分析。同时，减少了对测量设置的减震要求.
“正弦步进／通用文件”功能：在用户自定义步骤中，可自动扫除自选的频段。通用的文件数据通过一个对应接口，导出至CADA-X软件（ＬＭＳ），并进行模态分析。
“TRICOLITE”选项,允许采集三维坐标数据,以补充给振动数据。这些数据可由现有的一维或三维的振动扫描仪获取。

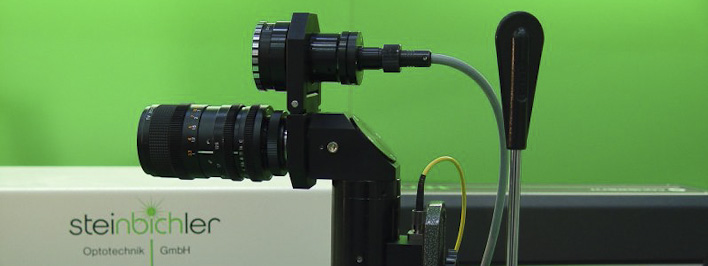

FiberESPI光纤电子散斑干涉系统系统是德国Steinbichler光电技术有限公司最新研发的产品之一。其紧凑的光学记录镜头通过2条光纤(参考光与物光)与检测设置相连。通过图像分析系统的FRAMESplus评估软件(基于WINDOWSNT操作系统)进行数据分析与评估。

FiberESPI光纤电子散斑干涉系统系统

德国Steinbichler光电技术有限公司与宝马公司合作开发了一款采用连续激光的新产品――ESPI电子散斑干涉系统。
该系统充分考虑了激光使用的安全性，重点关注了操作的方便性，更进一步提高了图像的质量水平。
检测设置由两部分组成:一是基本模块，包括所有无需与测量头集成的光学元件，如激光组件，光束分离器与调制器组件。第二部分包括测量头（带物镜），与中间图像耦合的参考光纤，CCD相机以及被测物照明头。基本模块与测量头通过两条单模光纤连接。
基本模块的装置是完全密封的，以保证激光不会泄露。此部分还集成了一个最大输出功率可达10瓦及532纳米（取决于型号）的Nd:YAG激光器。由于激光在本装置内会自动分束成物光与参考光，故无须在测量头内安装分光镜。
此系统最主要的优势是：测量头设计极其紧凑，具有高度灵活性，虽然尺寸很小，却无损良好的光学质量。
系统的标准配置中还包含了一个广角变焦镜头，可从不同角度，检测不同尺寸的物体而无须重新调整测量设置。

用FiberESPI光纤电子散斑干涉系统进行各种振动分析,具有以下优点

检测头结构紧凑，光学质量优异
改变设置后，无须重新调整
激光光束完全密封，安全性高
多面局部分别测量
设置灵活,操作方便

闪频触发系统STS250

德国Steinbichler光电技术有限公司研发的闪频率触发系统STS250是ESPI振动与变形分析系统的重要组成部分.它使用连续激光器作为光源，对正弦被激对象进行分析与检测，是一款高效的微处理控制系统．
由STS250驱动的调制解调器，根据被测物的振动使目标光束产生折波．用最大频和／或最小频照亮振动中的物体表面，以避免因物体高速运动而对全息记录产生干扰．

STS250特性:

计算机控制(与图像分析软件FRAMESplus连接)
操作简便
显示结构清晰
集成的调制解调器驱动程序
调制解调器与振动及视频信号同步
